臭氧老化試驗時，對試驗結果的評價主要采取三種方法；一是記錄試樣在試驗過程中開始出現裂口的時間；二是對試樣裂口進行分級；三是對試驗后的試樣進行照相，然后直觀地作出評價。

后兩種方法只能給出定性的概念，而且花費時間（如照相）。我們在參考有關技術資料后，就試圖采用測定臭氧老化諸片的模量（不同伸長率）來評價試驗結果的方法。該方法是基于試片處于拉伸狀態下受臭氧攻擊時， 由于臭氧與橡膠分子的雙鍵起反應使橡膠分子鏈斷裂，直至產生垂直于拉伸方向的特征裂口。在這一老化過程中，橡肢試樣在定伸長下所能承受的應力則愈來愈小。因此，決定自行研制一臺適臺于測定臭氧老化試驗前后試樣應力的小型拉力機。

1．小型拉力試驗機 電氣工作原理

基本原理的xK一1型自動小型拉力試驗機工作的電器原理框圖。工作時，先調試顯示器為零值，并預置拉伸試片伸長a 處，開始啟動信號， 由傳感器輸出的電壓信號，首先進入濾波器濾除所有的尖峰及交流干擾之后， 進入放大器進行放大，其輸出的數字信號顯示為力值。由于啟動，電機轉動編碼盤即進行工作，編碼盤有5O個通孔是形成二進制的循環碼。光電編碼是一種高精度的軸轉角轉變?yōu)榫幋a電訊號，即靠光轉換方法轉成相應的數字量（長度量）?？刂葡到y(tǒng)按預置脈沖數值（脈沖轉換長度）來控制繼電器的動作，使電機轉動或停止工作。

技術性能：

載荷：O～3ON；
頻率：50Hz；
精度：2×10-2N；
分辨率：1／200（每字2×10 N）；
電源電壓：220V±10；
試片長度：40toni（可變）；
最大顯示值：1999；
試樣拉伸長度檔次：3O，5O，7O，1O0；
顯示方式為發光二級管顯示；一次元件采用拉壓傳感器，可連續工作。

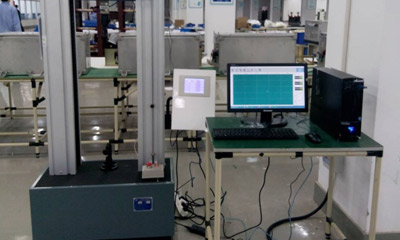

2．小型拉力試驗機機械原理部分

本機采用可逆電機帶動螺桿，嫘桿帶動滑套及橫橋， 使得下夾板能作上、下運動。電機正向轉動下夾板時，下夾板向下運動，試樣被拉伸，通過上面的拉壓傳感器而獲得應有。
